Funktion und Nutzen

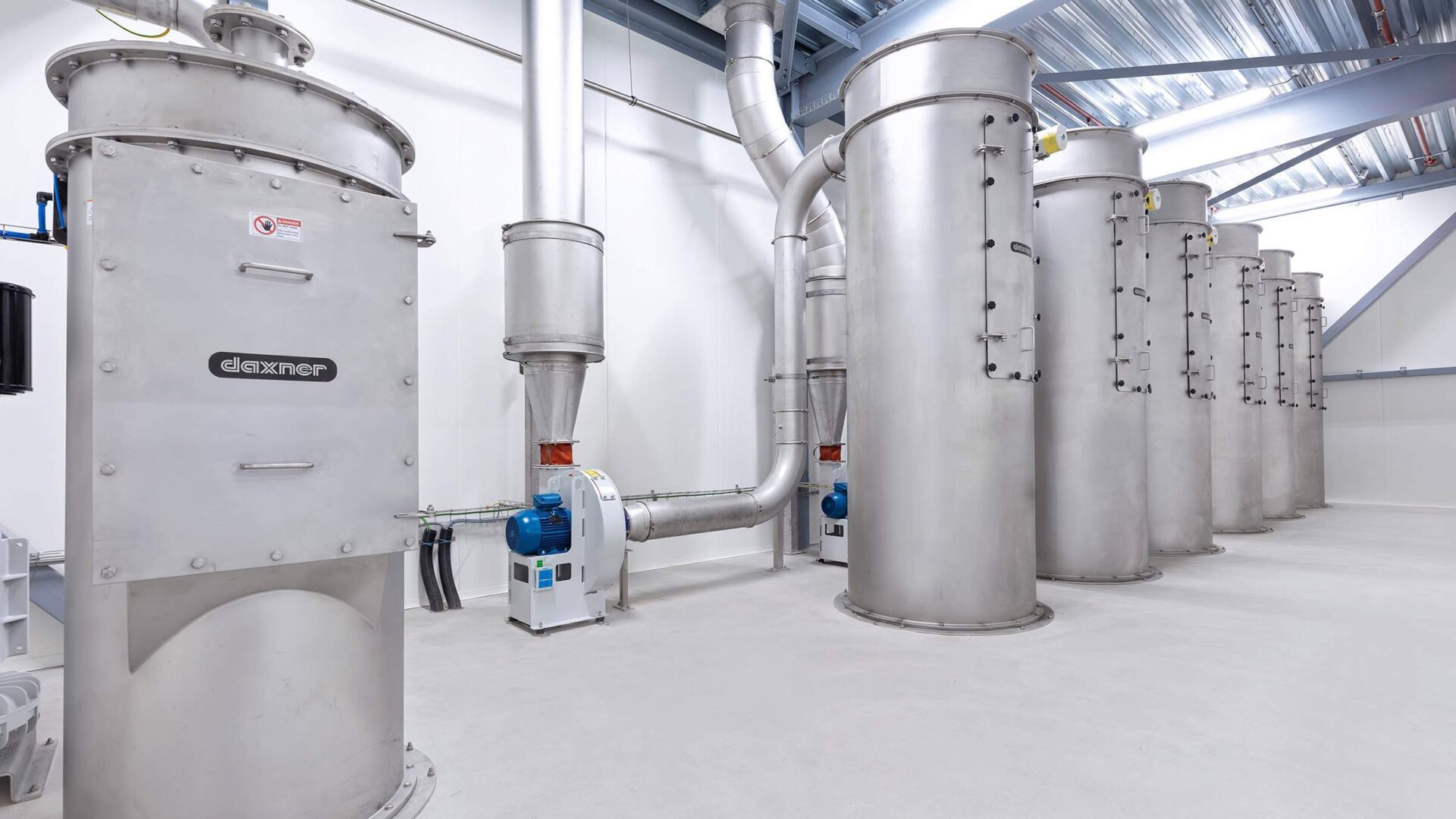

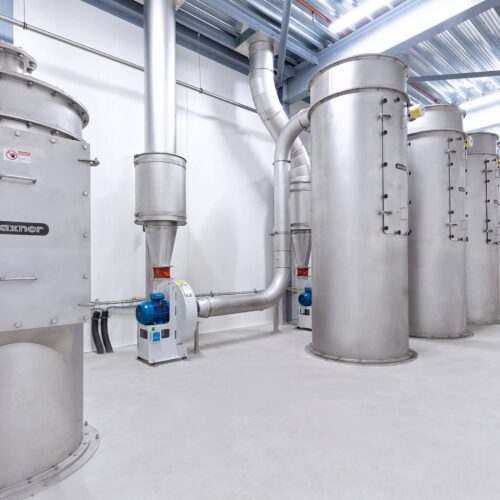

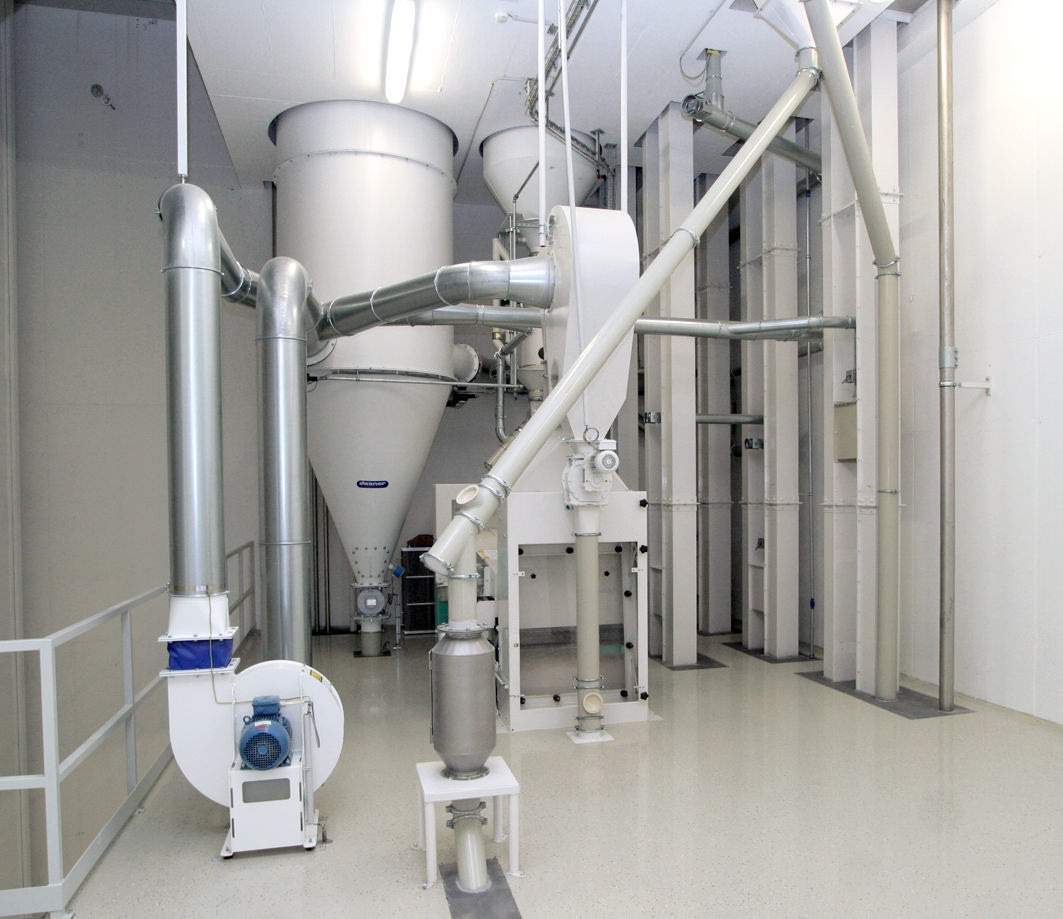

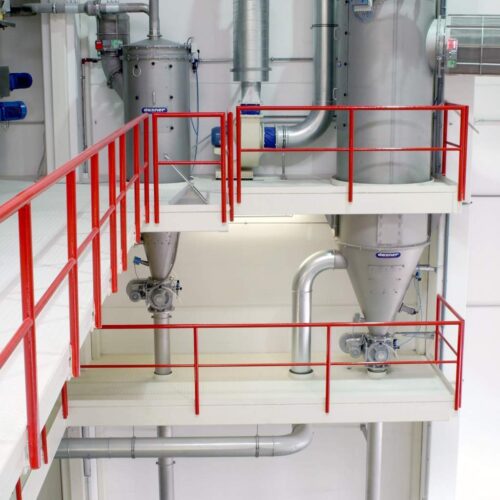

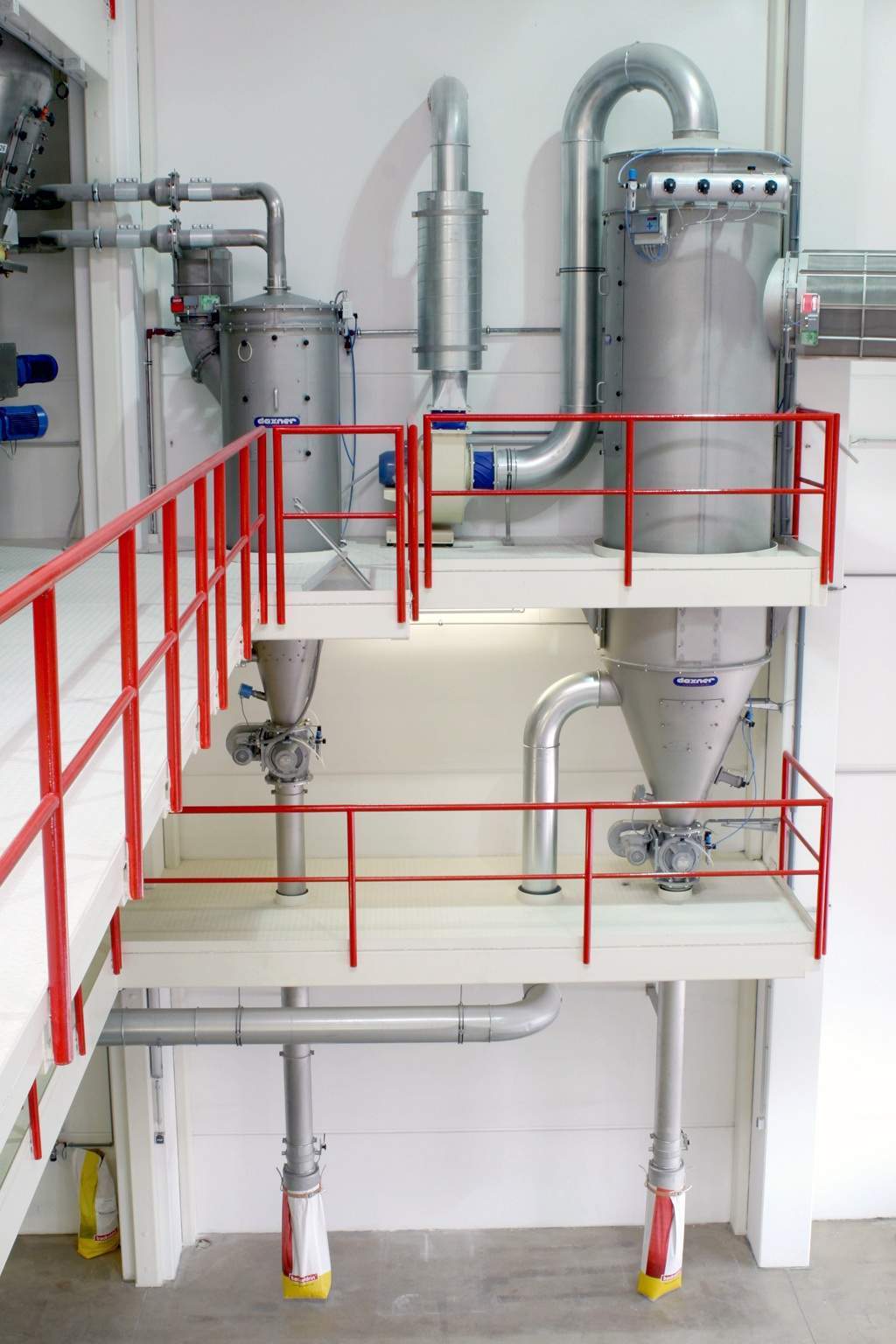

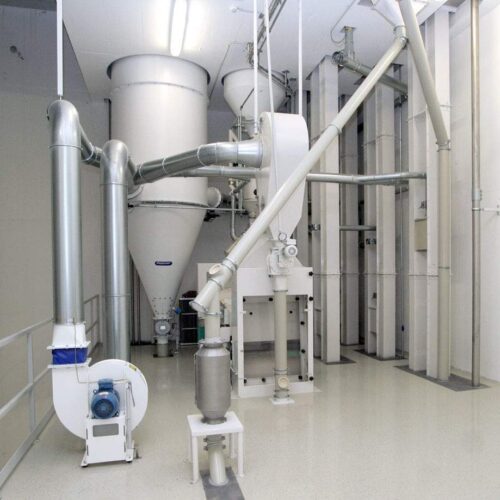

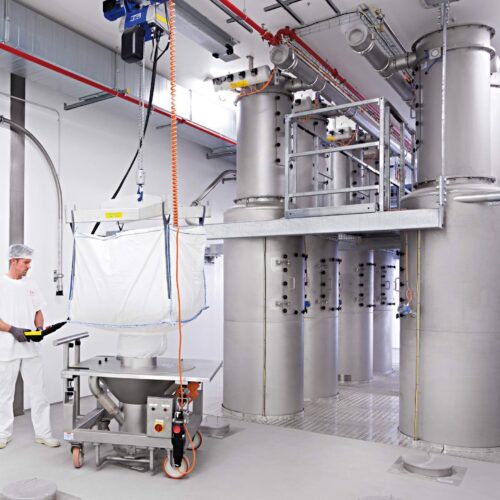

Ein Düsenfilter wird als Zyklonfilter oder Totalabscheider für pneumatische Saug- und Druckförderanlagen eingesetzt.

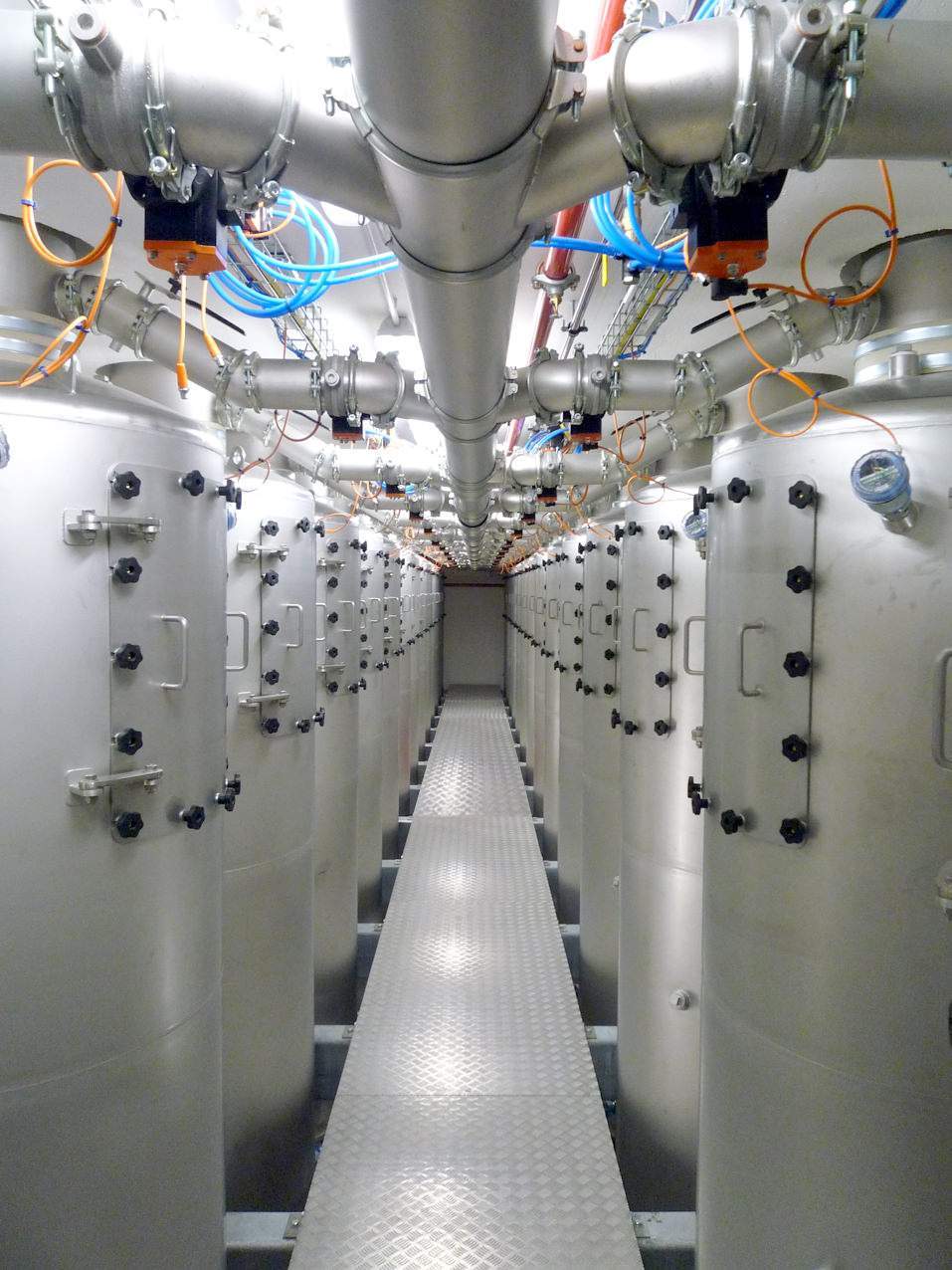

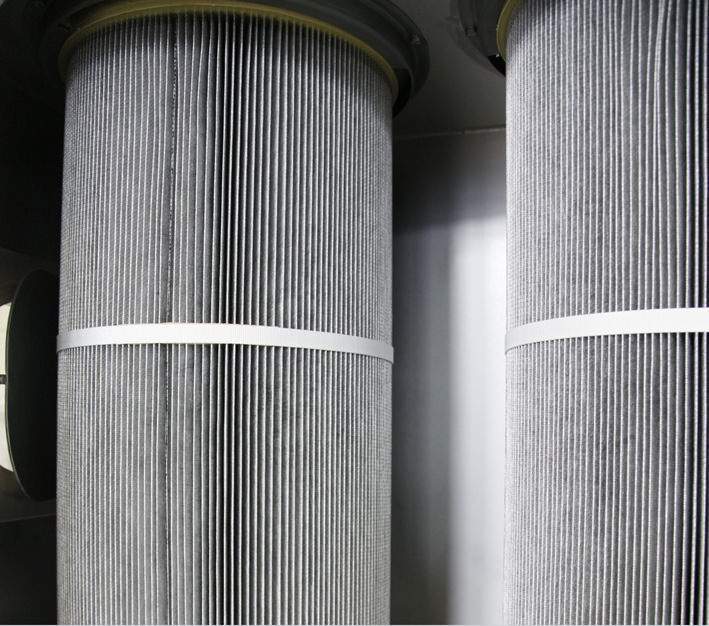

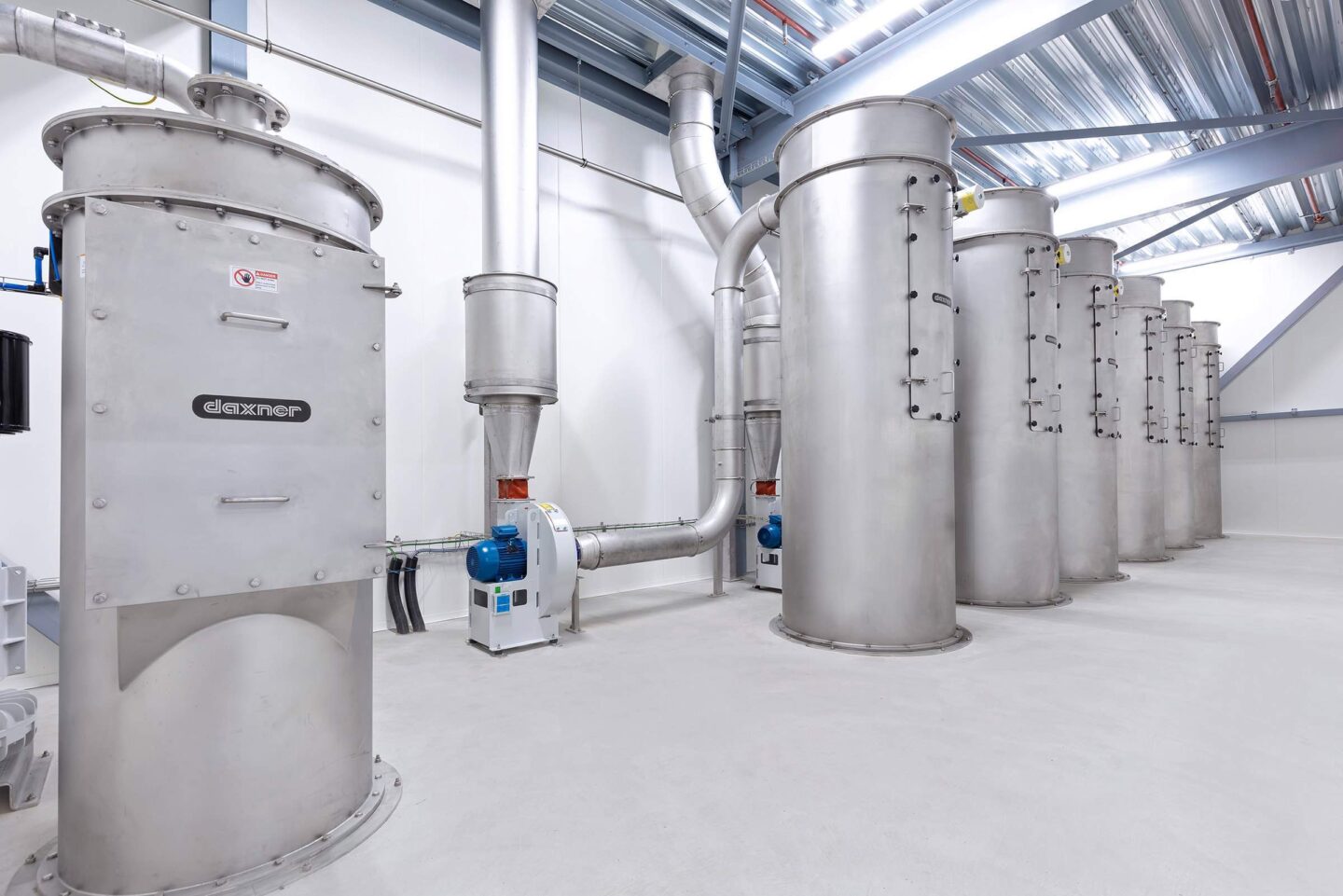

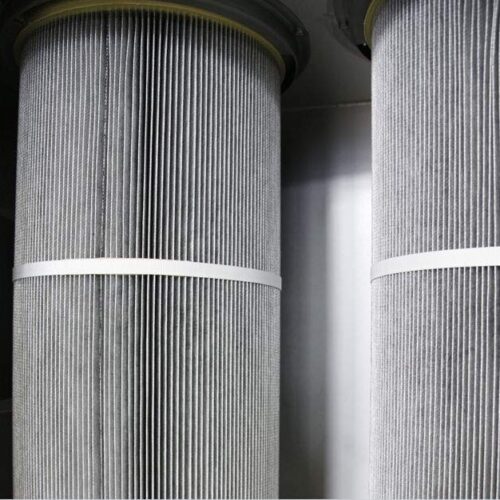

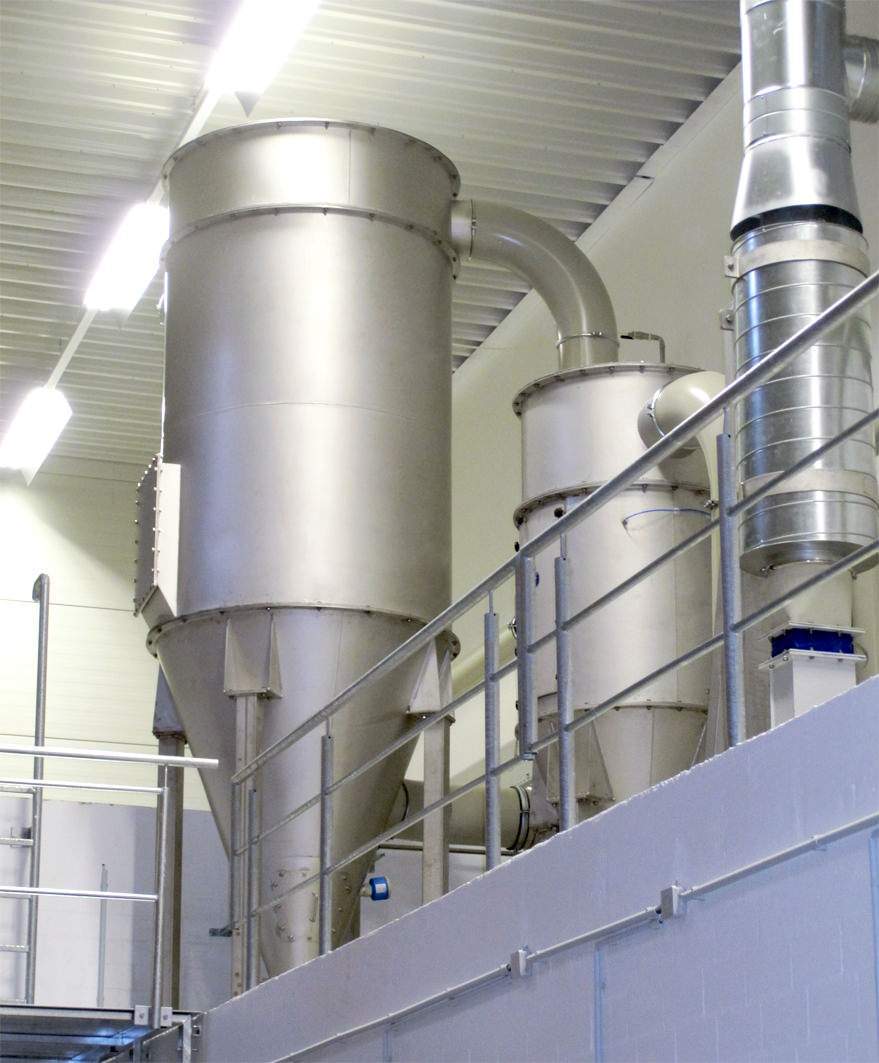

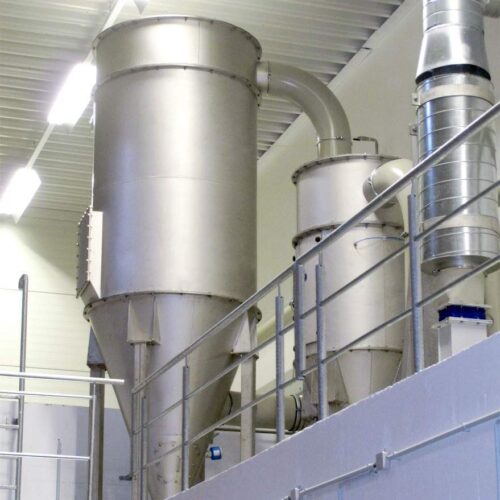

Die staubige Luft tritt im unteren Bereich des runden Filtergehäuses durch die Einblasspirale tangierend ein. Durch diese Konstruktion wirkt der Filter als Zyklon-Abscheider. Ein Teil des Staubes wird bereits durch die Schwerkraft abgeschieden und fällt direkt in den Auslaufkonus, ohne die Filterschläuche zu belasten. An den Filterschläuchen erfolgt die Trennung des Staub-Luft-Gemisches in reine Luft und Staub.

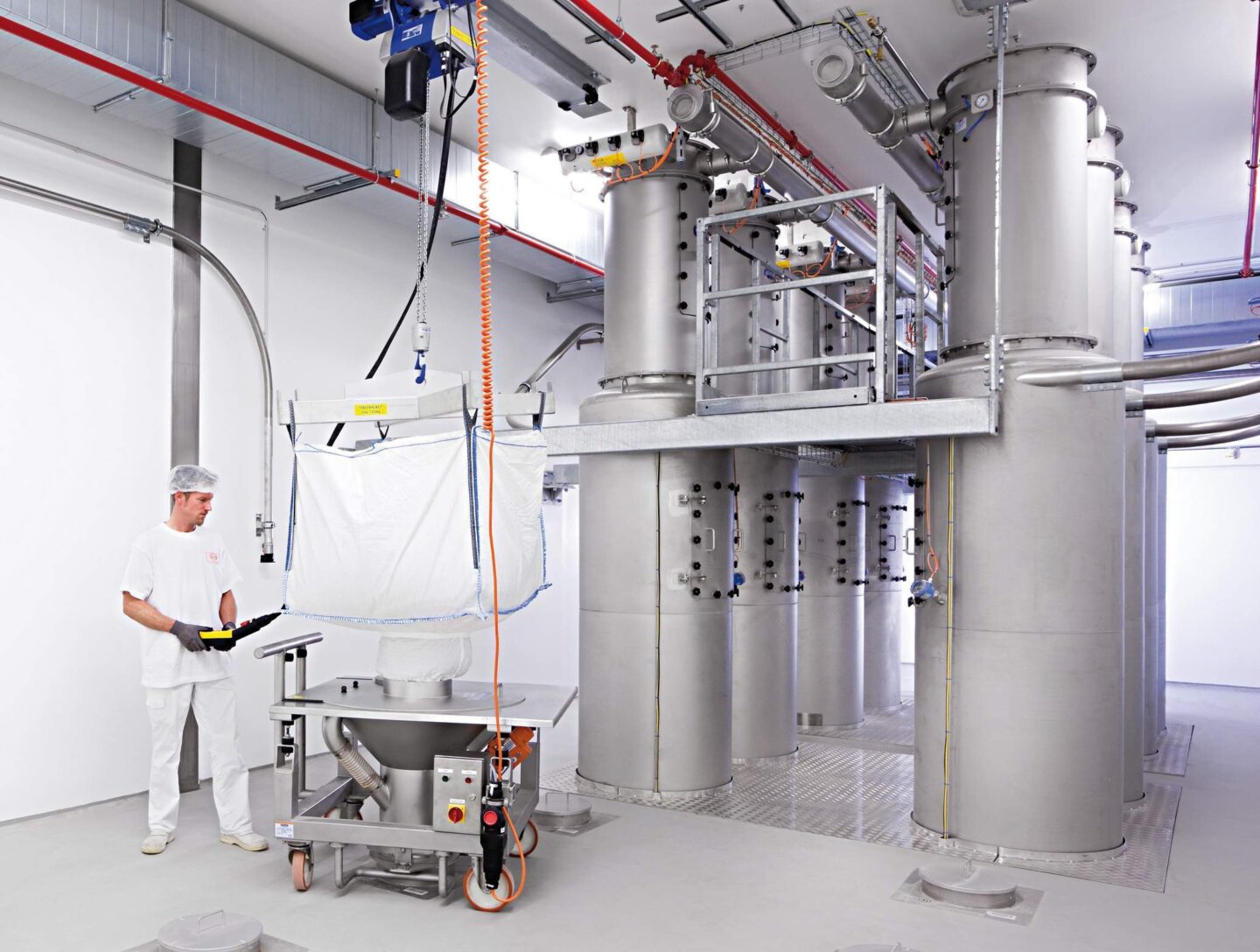

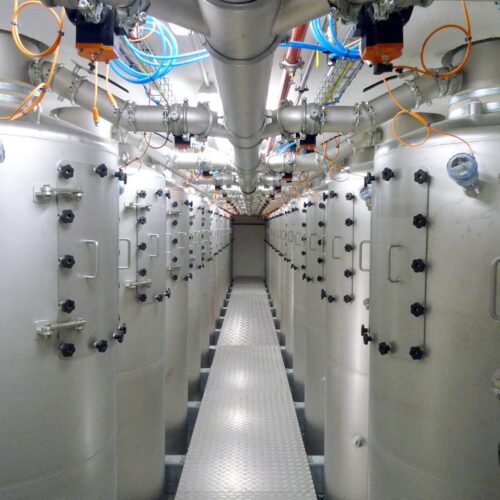

Die Abreinigung der Filterschläuche erfolgt durch Pressluftimpulse. Hierfür wird eine ölfreie, trockene Pressluft mit 6-8 bar benötigt. Durch die oberhalb der Filterschläuche angeordneten Düsenrohre wird jede Filterschlauchreihe einzeln abgereinigt. Dazu befinden sich am Ende der Düsenrohre Filtermembranventile mit angeschlossenem Druckluftbehälter. Durch das elektronische Filter-Steuergerät werden die Ventile in periodischer Folge nacheinander angesteuert.

Die aus dem Druckbehälter entweichende Pressluft wird über das Düsenrohr und über ein Venturirohr den Filterschläuchen zugeleitet. Durch die Injektorwirkung reißt der Pressluftstrahl reine Luft mit und der Filterschlauch wird schlagartig abgereinigt.
